Identificiranje UART sučelja na PCB-u uređaja - Grupirani pinovi ili bakrene točke

Prvi korak je saznati gdje se na PCB-u uređaja nalazi UART sučelje, i koji pin (ili testna bakrena točka, ili rupa za through-hole komponentu, ili pin-header) čemu služi, jer bez toga PCB nećemo moći spojiti na računalo preko USB-to-UART adaptera

Mario Baksa srijeda, 31. svibnja 2023. u 06:00

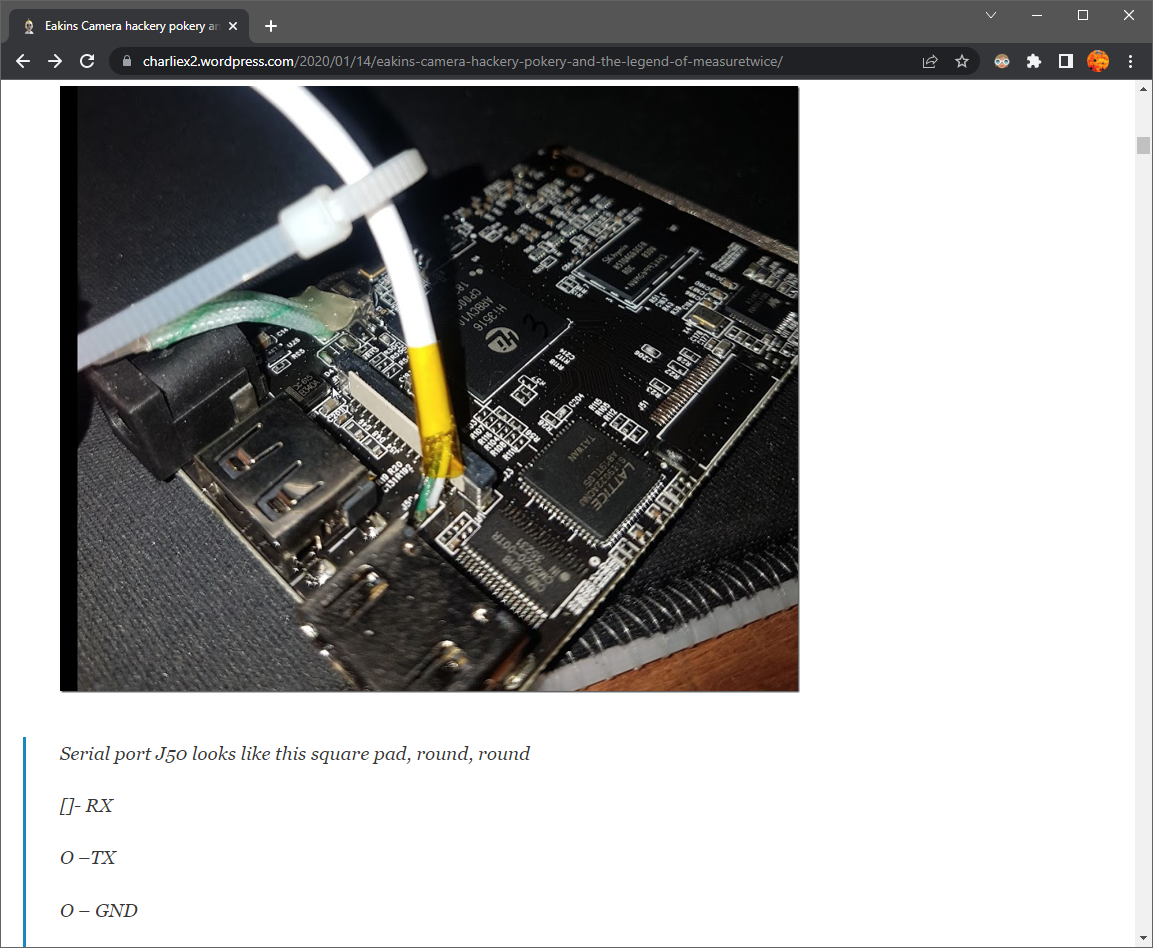

Nekad vam se može posrećiti kada guglate poziciju UART sučelja na PCB-u konkretnog uređaja, jer je netko već otkrio gdje se nalazi na tom uređaju te to uredno dokumentirao na webu
Nekad vam se može posrećiti kada guglate poziciju UART sučelja na PCB-u konkretnog uređaja, jer je netko već otkrio gdje se nalazi na tom uređaju te to uredno dokumentirao na webu

Za dvosmjernu serijsku, UART komunikaciju potrebna su tri pina: masa (ground, gnd), TX (pošiljatelj, transmitter) i RX (prijemnik, receiver). Njima je često pridružen četvrti, naponski pin, obično označen kao VCC ili, ovisno o naponu, kao 5 V ili 3.3 V, preko kojeg se spojeni uređaj (ili nekakav senzor) može napajati. Taj četvrti, VCC pin, u pravilu nam nije potreban za ovo, jer će se uređaj napajati iz svog napajanja, a USB-to-UART adapter, koji ćemo spojiti u USB port računala, napajat će se preko USB sučelja.

Članak dostupan pretplatnicima

Kako bi mogao pročitati cijeli članak, moraš biti prijavljen na Bug.hr sa svojim podacima te imati status pretplatnika.

Registriraj se Prijavi se
Bug 367 lipanj 2023.

Serijska komunikacija s uređajima s mikrokontrolerom

  1. Serijska komunikacija s uređajima s mikrokontrolerom - Kad uređaji razgovaraju
  2. Identificiranje UART sučelja na PCB-u uređaja - Grupirani pinovi ili bakrene točke
  3. Spajanje serijskog sučelja na računalo - Spona između uređaja i računala
  4. Softversko podešavanje i korištenje terminala za serijski port - Bitovi, bajtovi, tekstualne informa
